Prender un led en Arduino - Hola mundo Arduino

¡Hey SkullTraper! si llegaste aquí es porque probablemente inicias con Arduino y entonces a lo que vinimos vamos, prender un LED en arduino es el "Hola Mundo" en este dispositivo, hacerlo es muy fácil y no requiere mayor trabajo así que vamos a ello.





MATERIALES

Los componentes a usar son los siguientes:

- Arduino puede ser UNO R3 o MEGA
- Led sencillo cualquier color
- Resistencia 220 Ohms (No es obligatorio)
. Protoboard (Si se tiene mucho mejor


CONEXIÓN

La conexión en nuestro arduino se puede hacer de dos formas una más técnica que la otra:

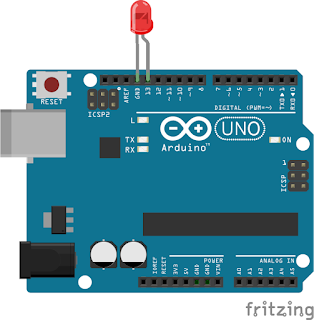

1. Directo al Arduino simplemente se trata de poner el LED en el Arduino el pin 13 y GND juntos ambos así:



2. Es un poco más técnica y la que recomiendo usando todos los componentes mencionados el diagrama es el siguiente:

 Cualquiera de las dos anteriores conexiones está bien para el "Hola Mundo".


CÓDIGO "HOLA MUNDO"

El código a compilar será el siguiente:

/* -----------------------------------   Hola Mundo -----------------------------------
Enciende un LED por un segundo y lo apaga por el mismo tiempo*/

 //------------------------------------//Funcion principal//------------------------------------

void setup()    // Se ejecuta cada vez que el Arduino se inicia

{
pinMode(13,OUTPUT); // Arranca pin 13
}
// Tener un LED en el pin 13


//------------------------------------//Funcion ciclicla//------------------------------------

void loop()    // Esta funcion se mantiene ejecutando

{              // cuando este energizado el Arduino
   digitalWrite(13,HIGH);  // Enciende el LED
   delay(1000);            // Temporiza un segundo (1s = 1000ms)
   digitalWrite(13,LOW);   // Apaga el LED
   delay(1000);            // Temporiza un segundo (1s = 1000ms)

} // Fin del programa


Listo sólo queda enviar a la tarjeta y queda terminado observa la magia de tu led titilando.
